Kết cấu bê tông cốt thép - Nguyên tắc cấu tạo

Kết cấu bê tông cốt thép luôn là 1 phần rất quan trọng trong các công trình xây dựng hiện nay.Hãy cùng Thép Miền Bắc tìm hiểu về nguyên tắc cấu tạo nên bê tông cốt thép

Xem thêm giá thép hộp mạ kẽm

Nguyên tắc cấu tạo

  • Chọn hình dáng và kích thước tiết diện ngang của các cấu kiện hợp lý đảm bảo khả năng chịu lực, tiết kiệm vật liệu, xuất phát từ điều kiện thi công thực tế và bảo đảm mỹ quan cho công trình. Đồng thời cũng thoả mãn các yêu cầu về chống thấm và ăn mòn của môi trường.
  • Cốt thép dọc được bố trí theo các yêu cầu về khoảng cách tối đa và tối thiểu của từng loại cấu kiện và vào cách đổ bê tông để đảm bảo khả năng truyền lực qua lại giữa cốt thép và bê tông. Chọn đường kính cốt thép thích hợp sẽ làm thay đổi lượng thép trong tiết diện, khống chế được khoảng cách cốt thép theo yêu cầu.
  • Khi kéo dài thép từ cấu kiện này sang cấu kiện khác phải chú ý đến điểm dừng thi công, đảm bảo yêu cầu chịu lực và dễ thi công. Các chi tiết mối nối cũng được nghiên cứu thận trọng để dễ thi công và đảm bảo chất lượng, đảm bảo các quy định về neo uốn nối cốt thép, khoảng cách cốt đai ở khu vực mối nối.
  • Phải đặt nhiều loại cốt cấu tạo để chịu những loại tải trọng không lường được xuất hiện.

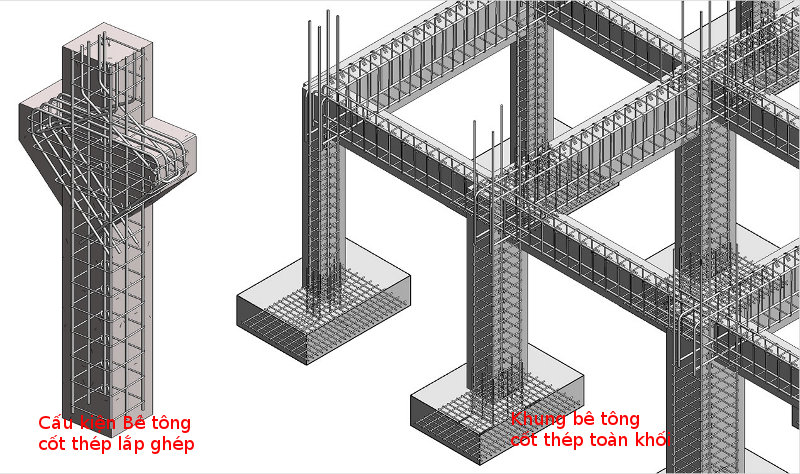

be-tong-cot-thep

Khớp dẽo là gì ?

Khảo sát tiết diện có khe nứt trong vùng có Mômen lớn của cấu kiện chịu uốn : Khi ứng suất trong cấu kiện chịu kéo đạt tới giới hạn chảy, biến dạng của cốt thép phát triển, khe nứt mỡ rộng, do đó vùng kéo bị thu hẹp dẫn đến biến dạng của BT trong vùng nén tăng lên, từ đó xuất hiện vùng có biến dạng cục bộ lớn . Vùng đó được gọi là vùng biến dạng dẽo .

Xem thêm giá thép ống đen
Trong kết cấu : + Tĩnh định : Khớp dẽo xuất hiện làm cho kết cấu bị biến hình
+ Siêu tĩnh : Sự xuất hiện khớp dẽo chưa dẫn ngay đến sự phá hoại kết cấu mà chỉ làm giãm bậc siêu tĩnh. Kết cấu bị sụp đỗ khi nào số khớp dẽo xuất hiện đủ để làm cho nó biến hình.
Sự khác nhau giữa sơ đồ đàn hồi và sơ đồ biến dạng dẻo?
- Tính theo sơ đồ đàn hồi thì không có sự phân phối lại nội lực, kết cấu bị phá hoại ngay khi bê tông đạt đến giới hạn. Tính theo sơ đồ biến dạng dẻo thì kết cấu vấn có thể làm việc được sau khi bê tông và cốt thép đạt giới hạn chảy. Khi đó tại vị trí đó sẽ xuất hiện khớp dẻo và nội lực có sự phân phối lại.
- Tính theo sơ đồ biến dạng dẻo thì tận dụng được khả năng làm việc của vật liệu. Tuy nhiên kết cấu có độ võng lớn, có vết nứt nên ảnh hưởng đến tâm lý của người sử dụng.
- Tính theo sơ đồ đàn hồi thì không tận dụng được hết khả năng làm việc của vật liệu, nhưng lại an toàn hơn trong tính toán và sử dụng.
Tại sao khi tính toán nội lực kết cấu BTCT có thể tiến hành theo 2 phương pháp sơ đồ đàn hồi và sơ đồ khớp dẽo ?.
Tính nội lực theo sơ đồ đàn hồi dựa trên giã thiết cơ bản là vật liệu đàn hồi đồng nhất và đẵng hướng, điều đó không phù hợp với vật liệu BTCT ( thực ra là vật liệu đàn hồi dẽo ). Trong tiết diện BT có cốt thép, lượng cốt thép không phân bố đều trên tiết diện, do đó độ cứng của cấu kiện thay đổi đáng kể khi khi kích thước tiết diện không thay đổi dọc theo trục của nó. Khi tính toán theo trạng thái giới hạn, biểu đồ ứng suất trong vùng nén lấy là hình chữ nhật, điều đó không phù hợp với phương pháp tính nội lực theo sơ đồ đàn hồi mà biểu đồ ứng suất là hình tam giác. Dù có những điều không phù hợp nhưng tính theo phương pháp này đảm bảo an toàn, trong nhiều trường hợp có sữ dụng bản tính sẵn, các công thức tính sẵn, các chương trình tính dựa trên phương pháp phần tử hữa hạn để giải các bài toán khung phẵng, khung không gian, bài toán phẵng của lí thuyết đàn hồi, các loại vỏ mỏng không gian.
Tính toán theo sơ đồ biến dạng dẽo có sự phân phối lại nội lực khi kết cấu xuất hiện khớp dẽo. chính vì có sự phân phối lại nội lực nên dùng phương pháp này sẽ tiết kiệm được cốt thép.Đối với cấu kiện để xuất hiện biến dạng dẽo trong vùng BT chịu nén như đặt cốt đơn thì sẽ tận dụng hết khả năng chiu lực của thép
Tính theo phương pháp này dễ có vết nứt lớn tại các khớp dẽo gây tâm lý không tốt cho người sữ dụng và làm cho cấu kiện có độ võng lớn .
